Производство и монтаж рекламных конструкций: типы и порядок согласования
Виды рекламных конструкций и их назначение
Рекламные конструкции используются для размещения информации о деятельности организаций, товарных знаках, услугах и направлениях движения. Выбор типа конструкции определяется задачами информирования, местом установки, архитектурными особенностями здания и требованиями градостроительных регламентов. Вы можете узнать подробнее об этом в соответствующем разделе.
Фасадные вывески и объемные короба
Фасадная вывеска размещается на стене здания в непосредственной близости от входа. Она служит средством информирования посетителей и прохожих о наименовании организации или режиме работы. Вывеска может представлять собой плоскую панель с нанесенным изображением, отдельные объемные буквы или комбинацию элементов. Для изготовления применяются поливинилхлоридная пленка с ламинацией, акриловое стекло, алюминиевый композит. Материалы подбираются с учетом наружных условий: осадков, ультрафиолетового излучения и перепадов температуры.
Объемный короб представляет собой металлический каркас с лицевой светопропускающей панелью. Внутри короба размещаются светодиодные модули, создающие равномерную подсветку информационного поля. Короб обычно выполняется в прямоугольной или скругленной форме. Габариты короба зависят от длины названия, доступной площади фасада и дистанции, с которой текст должен считываться. Лицевая панель изготавливается из литого акрила толщиной 2–4 мм с молочным или прозрачным оттенком. Пропускание света у акрила достигает 92%, что обеспечивает яркость свечения при использовании LED-модулей мощностью 60–120 Вт на квадратный метр.
Стелы и отдельно стоящие конструкции
Стела — это отдельно стоящая конструкция, устанавливаемая на открытой территории. Она предназначена для информирования на расстоянии, когда фасадные вывески не обеспечивают необходимую видимость. Стела состоит из опорной части, информационного поля и фундамента. Опоры выполняются из стальных труб прямоугольного сечения от 60×60 мм до 120×120 мм в зависимости от высоты и парусности конструкции. Для крупных стел устраивается монолитный железобетонный фундамент заглубленного типа, который рассчитывается с учетом массы изделия, глубины промерзания грунта и ветровой нагрузки.
Облицовка стелы может быть односторонней или двусторонней. Для информационного поля применяются алюминиевые композитные панели толщиной 3–4 мм, оцинкованная сталь с полимерным покрытием или светопропускающие элементы с подсветкой. Расстояние от проезжей части и высота размещения информационного поля должны соответствовать условиям видимости для водителей и пешеходов. При установке учитываются проходящие под землей инженерные коммуникации и охранные зоны.
Крышные установки и их особенности

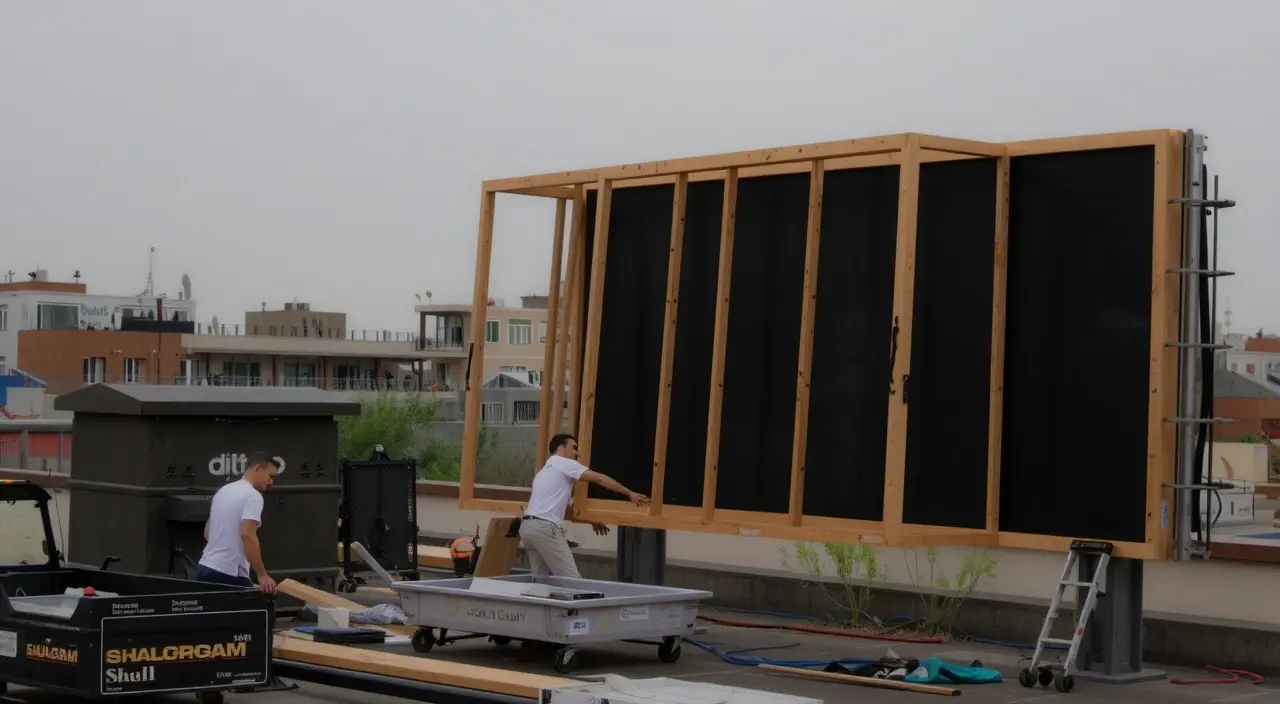

Крышные установки монтируются на кровле здания. Такие конструкции применяются для обозначения объектов с большого расстояния: торговых и деловых центров, спортивных сооружений, производственных корпусов. В отличие от фасадных элементов, крышные установки постоянно испытывают ветровую нагрузку, поэтому проектирование требует выполнения расчетов прочности и устойчивости.
Крепление крышной установки выполняется только к несущим элементам здания: железобетонным плитам, колоннам, стальным фермам или прогонам. Запрещается опираться на кровельный материал без передачи нагрузки на капитальные конструкции. Высота установки ограничивается градостроительными нормативами и архитектурным регламентом. При проектировании учитываются ветровые районы по СП 20.13330.2016. Для обслуживания предусматриваются ограждения кровли, точки крепления страховочного троса и удобный доступ к электрическим соединениям.
Производство рекламных конструкций
Изготовление конструкции начинается с разработки проектной документации. В ней указываются размеры, внешний вид, материалы, способы соединения элементов и электрическая схема. От полноты проектной документации зависит устойчивость изделия к нагрузкам и безопасность его эксплуатации.
Выбор материалов и технология изготовления
Материалы подбираются исходя из типа конструкции, места размещения и срока службы. Для каркасов фасадных коробов используется алюминиевый профиль: он не подвержен коррозии, имеет небольшой вес и хорошо обрабатывается. Стальные каркасы применяются для стел и крышных установок. Толщина металла для силовых элементов составляет от 1,5 до 3 мм в зависимости от площади конструкции.
Корпус объемной буквы выполняется из поливинилхлорида, алюминия или литого пластика. Лицевая сторона закрывается акриловым стеклом. Светодиодные модули крепятся на алюминиевую подложку, которая отводит тепло и увеличивает срок службы излучателей. Средний ресурс LED-модулей при непрерывной работе составляет 50 000 часов. После этого световой поток снижается, и модули требуют замены.
| Материал | Тип конструкции | Характеристика |
|---|---|---|
| Алюминиевый композит | Короба, стелы | Толщина 3–4 мм, устойчивость к атмосферным воздействиям |
| Акриловое стекло | Световые буквы, короба | Светопропускание до 92%, устойчивость к пожелтению |
| Оцинкованная сталь | Стелы, крышные установки | Прочность, защита от коррозии при повреждении покрытия |
| Сотовый поликарбонат | Неподсвечиваемые элементы | Низкий вес, гибкость, ограниченная прозрачность |
Этапы создания конструкции: от макета до готового изделия
Производство проходит последовательные стадии, на каждой из которых осуществляется контроль точности и соответствия проекту. Начальным этапом является подготовка макета, где определяются пропорции, шрифтовые решения и цветовая гамма. Затем инженер-конструктор готовит чертежи с размерами и схемами крепления.
- Разработка дизайн-макета и утверждение его заказчиком.
- Инженерный расчет нагрузок и подготовка чертежей узлов.
- Резка профиля, фрезеровка акрила, обработка металлических элементов.
- Сборка каркаса, установка лицевой панели и светодиодных модулей.
- Прокладка кабелей, монтаж разъемов и проверка электрической части.
- Контроль геометрии, упаковка и транспортировка к месту установки.
Готовое изделие проверяется на отсутствие зазоров и перекосов. Допустимое отклонение от проектных размеров составляет не более 2 мм на один метр. Для конструкций со светодиодной подсветкой проверяется равномерность свечения и отсутствие темных зон. Электрические цепи испытываются на короткое замыкание и сопротивление изоляции.
Монтаж рекламной конструкции
Монтаж производится после завершения производства и получения разрешения на установку. Работы выполняются на высоте либо с применением подъемной техники, поэтому организация обязана соблюдать требования охраны труда и промышленной безопасности.
Подготовка к монтажу и оценка места размещения
Перед началом работ осматривается место установки. Определяется материал несущей поверхности: кирпич, бетон, газобетон, дерево или сэндвич-панели. Для каждого типа основания применяются разные крепежные элементы. В кирпичной кладке используются распорные анкеры, в бетоне — химические анкеры, обеспечивающие высокое усилие на вырыв. Место крепления проверяется на скрытую электропроводку и арматуру.
Оценивается возможность подъезда автовышки или крана. При выборе техники учитываются высота подъема, вылет стрелы и состояние площадки. Работы на высоте более 5 метров выполняются бригадой, имеющей допуск к работам на высоте. Оформляется наряд-допуск. Скорость ветра не должна превышать 15 м/с; при дожде, снеге и гололеде монтаж прекращается.
Требования к креплению, электробезопасности и обслуживанию
Крепление фасадных конструкций выполняется с шагом 400–600 мм по периметру. На каждый метр длины вывески необходимо не менее четырех точек фиксации. Для крупноформатных элементов составляется схема распределения нагрузок по несущей стене. Отдельно стоящие стелы устанавливаются на фундаментные блоки или буронабивные сваи. После монтажа проводится выверка вертикальности лазерным уровнем или теодолитом.
Электропитание конструкции подключается через отдельную группу с автоматическим выключателем. Для уличных условий применяются клеммные колодки с классом защиты IP65. Заземление выполняется проводником сечением не менее 6 мм². Сопротивление изоляции должно быть не менее 0,5 МОм. Проверка заземления проводится не реже одного раза в год. При техническом обслуживании заменяются неисправные LED-модули, очищаются лицевые поверхности, проверяются герметичность стыков и состояние анкерных соединений.
Работы на высоте оформляются нарядом-допуском. Средства индивидуальной защиты осматриваются перед применением, а страховочные системы испытываются в сроки, установленные производителем.
Согласование установки рекламной конструкции
Размещение рекламной конструкции регулируется федеральным законодательством и нормативными актами регионального уровня. Основным документом является Федеральный закон «О рекламе» № 38-ФЗ. В нем установлены требования к видам конструкций и процедуре их размещения на территории населенных пунктов.
Необходимые документы и порядок подачи заявления
Для установки конструкции требуется разрешение уполномоченного органа местной администрации. Заявление подается собственником здания либо лицом, заключившим договор с владельцем имущества. К заявлению прикладываются проектная документация, фотографии места размещения и документы, подтверждающие право пользования объектом.
- Заявление на установку и эксплуатацию рекламной конструкции.
- Проектная документация с расчетом креплений и схемой электропитания.
- Цветной эскиз конструкции и фотоснимок фасада или участка.
- Копия договора с собственником здания или земельного участка.
- Документы о согласовании с архитектурным органом при необходимости.
Срок рассмотрения заявления составляет до 60 календарных дней со дня регистрации документов. Разрешение выдается на пять лет. Продление в том же порядке требует повторной подачи документов. Если конструкция не была установлена в течение установленного срока, разрешение утрачивает силу.
Типичные причины отказа и способы их избежать
Отказ в согласовании может быть получен при несоответствии конструкции требованиям ГОСТ Р 52044-2003. Этот стандарт устанавливает ограничения по размерам, расстояниям и условиям размещения наружной рекламы. Одной из частых причин является нарушение архитектурного облика здания — размещение конструкции на объектах культурного наследия, перекрытие оконных проемов или установка на декоративных элементах фасада.
Отказ также возникает при неправильном оформлении проектной документации. Отсутствие расчетов ветровой нагрузки или схемы подключения освещения делает конструкцию небезопасной для дальнейшей эксплуатации. Причиной отказа может стать размещение рекламы в зоне действия дорожных знаков, когда она снижает видимость для водителей.
Для предотвращения отказа проектирование выполняется на основе выписки из схемы размещения рекламных конструкций, утвержденной администрацией. Эти схемы содержат допустимые зоны размещения и параметры конструкций. Перед подачей заявления проверяется отсутствие инженерных сетей в месте установки. После получения отказа заявитель имеет право устранить замечания и подать документы повторно либо обжаловать решение в суде в течение трех месяцев.
